Въвеждане на стоманен структурен коридор

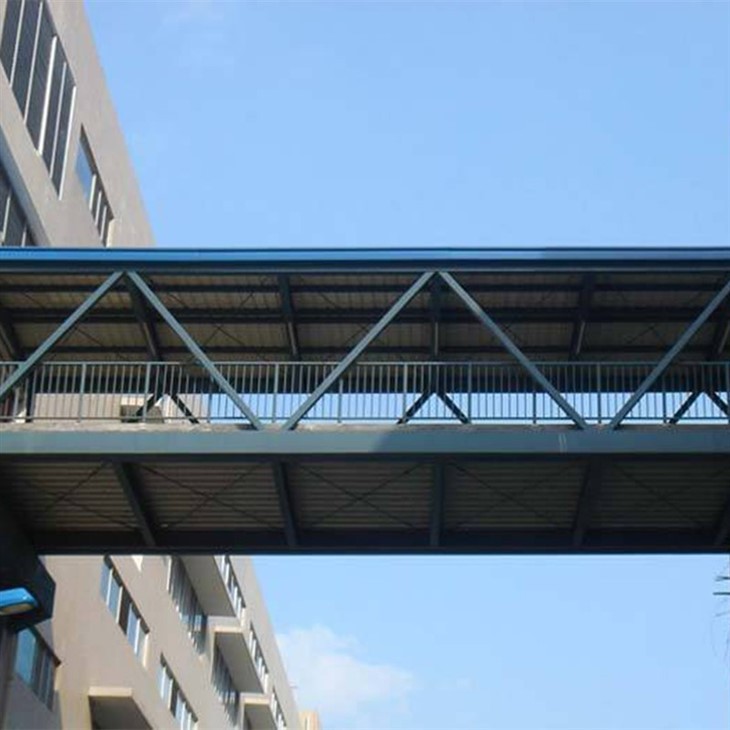

Theкоридор за стоманена конструкцияе част от сложната система за структура на сградата с висока сграда. Именно „мостът“ на въздушната връзка между две и по-високи сгради, който може да отговаря на изискванията за архитектурно моделиране и многофункционална употреба.

Ключовите фактори на дизайна на коридора на стоманената конструкция

При проектирането на коридора на стоманената конструкция трябва да разгледа следните фактори:

1. Натоварване

Различните употреби на коридора трябва да се вземат предвид факторите на натоварване са различни. Общите товари включват само тегло, натоварване на персонала, натоварване на вятъра, натоварване на сняг и т.н.

2. Структурна форма

В началото на дизайна трябва да се вземат предвид дължината, ширината и височината на коридора. И дали коридорът между различните сгради с високи сгради се нуждае от многоетажна структура или едноетажен структурен коридор.

3. Изберете Материали

Основните компоненти на коридора на стоманената конструкция включват стомана и свързващи части. По принцип стоманата и устойчивата на корозия стомана са най-добрият избор. Връзките между различните членове на стоманата са предимно заварени или високоякостни болтове.

4. Структура на поддръжката

Поддържащата конструкция на коридора на стоманената конструкция може да бъде под формата на стоманени колони, стоманени греди или стоманени плочи, за да отговарят на изискванията за натоварване.

Материали за производство на коридор от стоманена конструкция

Материални изисквания за стоманени коридори

Изработката на коридор за стоманена конструкция изисква внимателен избор от материали (като стомана, болтове и заваръчни шпилки) за посрещане на строги стандарти. Тези компоненти са жизненоважни за гарантиране на структурната цялост, безопасност и производителност на коридора на строителния коридор, особено в търговски сгради от високи стоманени сгради или небостъргачи.

Стоманена плоча

За сглобяване на критични компоненти, носещи натоварване в структурни стоманени коридори, като напримерЗаварени Н-лъчи, Колони на полетоиСвързани с колони скоби, Q390 и стоманените плочи с по-висок клас са оптималният избор. Специфичната стоманена степен варира в зависимост от дебелината по време на сглобяване (вземете например Q390):

Дебелина> 35 мм: Използвайте Q390GJB клас стомана.
Дебелина по -малка или равна на 35 мм: Използвайте стомана от Q390B.

Болтове с висока якост

Болтовете служат като основни конектори в стоманени конструкции. За мащабни проекти от стоманена конструкция като стоманени конструктивни коридори се предпочитат болтовете с висока якост:

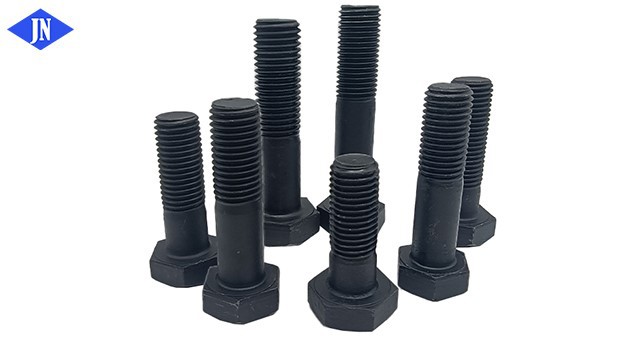

Болтове за управление на напрежениетоиГолеми болтове на шестоъгълник
Болт материал: ASTM A325, ASTM A490, EN 14399, Q355 и т.н.
Степен на сила: 8.8, 10.9, 12.9
Диаметър: M 16- M30 (избран въз основа на изчисленията на натоварването).

Заваръчни шпилки и подови палуби

Комбинацията от стоманена настилка иЗаваръчни шпилки(Срязващи шпилки) повишават капацитета на носенето на коридора, сеизмичната съпротива и общата структурна стабилност. Заваръчните шпилки помагат да се усвоят силите на въздействието по време на земетресенията, подобрявайки безопасността и издръжливостта на структурата. Препоръчителните спецификации за заваряване на шпилки, базирани на дебелина на стоманата на палубата, са:

Дебелина на стоманената палуба (мм)	Размер на заваръчни шпилки (метричен)	Дължина за заваряване на шпилки (mm)
120 мм	M16	90 мм
{0} мм	M19	100 мм

Характеристики на коридора за стоманена конструкция

Стоманеният коридор е по -лек и по -гъвкав от традиционния бетонен коридор. Той е изработен от стомана, лек и може да бъде гъвкаво регулиран към структурната форма и размер.

Стоманата има висока устойчивост на деформация и издръжливост и може да издържи на по -големи ефекти на сила. Следователно стоманеният коридор може да поддържа стабилност и безопасност при различни климатични условия, за да улесни пешеходците.

Коридорът на стоманената конструкция приема сглобяеми стоманени конструктивни компоненти и монтаж на заваряване на място, така че скоростта на конструкция е бърза и може да бъде приета и използвана възможно най-скоро.

Заключение

Стоманеният коридор е важен мост, свързващ различни сгради с високи сгради. Syenrgia цени отношенията, които изграждаме с клиенти и се ангажира да отговори на техните специфични нужди за техните проекти за изграждане на стомана.Вземете вашето персонализирано решение за коридор за стоманена конструкция точно сега!

Популярни тагове: Стоманени конструктивни коридори, производители на конструктивни коридори на China Steel, доставчици, фабрика

Дизайн	Tekla / bim / cad
Стандарти	ГБ	ASTM	As	Bg
Материали	Q235B/C/D/E/F Q355B/C/D/E/F Q390B/C/D/E/F Q460C/D/E/F Q500C/D/E/F Q550C/D/E/F Q620C/D/E/F Q690C/D/E/F Q800C/D/E/F Q890C/D/E/F Q960C/D/E/F	A36 A283 (GR.C/GR.D) A572 (GR.42/GR.50/GR.55/GR.60/GR.65)	Като 3678 gr.250 Като 3678 gr.350 Като 3678 gr.450 Като 3678 gr.500 Като 3678 gr.550 Като 3678 gr.600	S235JR/JO/J2 S275JR/JO/J2 S355JR/JO/J2 S420N, NL S460N, NL S500Q/QL S550Q/QL S620Q/QL S690Q/QL S890Q/QL/QL1 S960Q/QL
Работна температура	Над - 196 степен
Стандарти за заваряване	GB 50661-2011 /aws d1.1 /d1.1m за това
Повърхностна обработка	Пясък (изстрел) взривяване / измиване на киселина
Покритие	HDG (DFT по -голям или равен на 85 μm) Картина (DFT по-голяма или равна на 125 μm. Добре известна марка: International / Jotun / Hempel)
Стандарти за болтове	ГБ	ASTM	AS/NZS	Bg	Jis
Болтове на шестнадесетична глава	GB/T1231	ASTM A490 ASTM A325	Като 1252-1	En 14399-4 En 14399-3	Jis b 1186- f8t jisb 1186- f10t
Болтове за управление на напрежението	ЕГБ3632	ASTM A325TC ASTM A490TC	Като 1252-2	En 14399-10	JIS II -09- S10T
Заваръчни шпилки	ГБ/T 10433	AWSD1.1	-	ИСО 13918	JIS B1198
